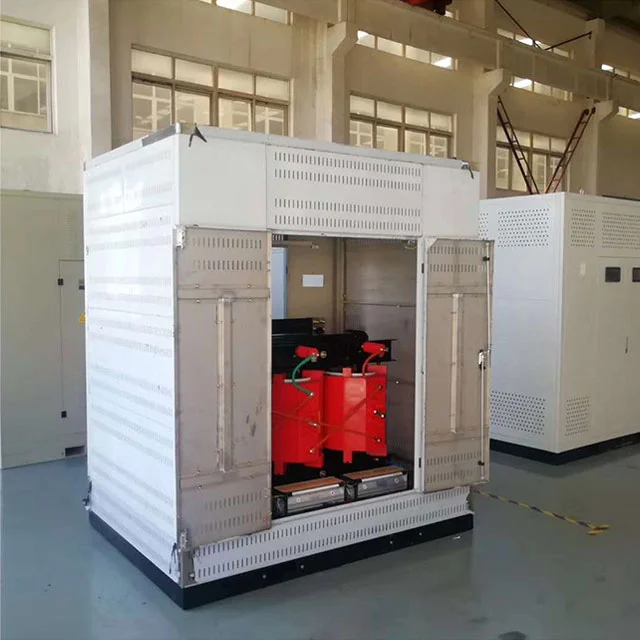

Der SGOB 30-kVA-Trockentransformator ist eine vielseitige und zuverlässige Energieumwandlungslösung, die den vielfältigen Anforderungen moderner Industrie-, Gewerbe- und Wohnumgebungen gerecht wird. Seine Trockenkonstruktion, sein hoher Wirkungsgrad, sein kompaktes Design und seine fortschrittlichen Schutzsysteme machen ihn zur idealen Wahl für Anwendungen, bei denen der Platz begrenzt ist und die Sicherheit an erster Stelle steht. Mit anpassbaren Optionen und einer robusten Konstruktion gewährleistet der Transformator langfristige Zuverlässigkeit und Leistung und ist somit eine wertvolle Ergänzung jeder elektrischen Infrastruktur.
The SGOB 30kva Dry Transformer is a high-performance, compact, and reliable power transformation solution designed for a wide range of applications where space is a constraint and safety is paramount. With a rated power capacity of 30 kilovolt-amperes (kva), this transformer is specifically engineered to meet the demands of modern industrial, commercial, and residential settings.
Hauptmerkmale
Dry-Type Construction:
Der Kern und die Wicklungen des Transformators sind in einem flammhemmenden, feuchtigkeitsbeständigen und umweltfreundlichen Material gekapselt, sodass kein Isolieröl erforderlich ist.
Diese Trockenkonstruktion macht den Betrieb des Transformators sicherer und einfacher zu warten, da die Gefahr von Öllecks und Bränden ausgeschlossen ist.
Hohe Effizienz:
Der SGOB 30-kVA-Trockentransformator wurde entwickelt, um Energieverluste während der Leistungsübertragung zu minimieren und sicherzustellen, dass er mit einem hohen Wirkungsgrad arbeitet.
This contributes to cost savings on electricity bills and reduces the environmental footprint of the end-user.
Kompaktes Design:
Mit seinem schlanken und kompakten Design nimmt der Transformator nur minimalen Platz ein und eignet sich daher ideal für Installationen auf engstem Raum.
Dieses Design erleichtert außerdem den einfachen Transport und die Installation, wodurch die Gesamtinstallationskosten und -zeit reduziert werden.
Advanced Protection Systems:
Ausgestattet mit einer Reihe von Schutzvorrichtungen, darunter Überstrom-, Überspannungs- und Temperaturrelais, bietet der Transformator umfassenden Schutz vor Fehlern und Anomalien.
Diese Funktionen gewährleisten die Sicherheit von Personal und Ausrüstung und verhindern mögliche Ausfallzeiten und Schäden.
Haltbarkeit und Zuverlässigkeit:
Der aus hochwertigen Materialien und Präzisionstechnik gefertigte Transformator ist so konzipiert, dass er den Strapazen industrieller und gewerblicher Umgebungen standhält.
Seine robuste Konstruktion gewährleistet langfristige Zuverlässigkeit und Leistung und minimiert den Wartungs- und Reparaturbedarf.
Anpassbare Optionen:
Der SGOB 30-kVA-Trockentransformator kann an spezifische Leistungsanforderungen und Anwendungsanforderungen angepasst werden.
Dazu gehören Optionen für verschiedene Spannungsniveaus, Eingangs- und Ausgangsanschlüsse sowie Montagekonfigurationen, um sicherzustellen, dass sich der Transformator nahtlos in die bestehende elektrische Infrastruktur des Endbenutzers integriert.
Anwendungen
Der SGOB 30-kVA-Trockentransformator eignet sich für eine Vielzahl von Anwendungen, darunter:
Gewerbliche Gebäude: Bietet zuverlässige Stromversorgung für Beleuchtung, HVAC-Systeme und andere elektrische Geräte in Bürogebäuden, Einzelhandelsgeschäften und anderen Gewerbeflächen.
Industrielle Umgebungen: Unterstützt den Betrieb von Maschinen, Geräten und Produktionslinien in der Fertigung, Raffinerie und anderen industriellen Umgebungen.
Privatgebrauch: Bietet eine sichere und effiziente Stromversorgungslösung für Privathaushalte und kleine Unternehmen und gewährleistet eine stabile und zuverlässige Stromversorgung für den täglichen Bedarf.
Spezialanwendungen: Geeignet für den Einsatz in der Schifffahrt, im Bergbau und in anderen Spezialumgebungen, in denen der Platz begrenzt ist und Sicherheit oberste Priorität hat.
PRODUKTMERKMALE
Der von Shanghai Industrial Transformer Co., Ltd. hergestellte 30-kVA-Trockentransformator mit Epoxidharzguss wurde in Zusammenarbeit mit dem Shenyang Transformer Research Institute unter Einführung fortschrittlicher ausländischer Technologie entwickelt und konstruiert. Der Produktzuverlässigkeitsindex hat das internationale fortgeschrittene Niveau erreicht.
Der SGOB 30-kVA-Trockentransformator ist sicher, flammhemmend und feuerfest, schadstofffrei und kann direkt im Lastzentrum installiert werden. Es ist wartungsfrei, einfach zu installieren, hat niedrige Gesamtbetriebskosten, geringe Verluste, eine gute Feuchtigkeitsbeständigkeit, kann bei 100 % Luftfeuchtigkeit normal betrieben werden und kann nach dem Abschalten ohne Vortrocknung in Betrieb genommen werden. Es verfügt über eine geringe Teilentladung, einen geringen Geräuschpegel, eine starke Wärmeableitungsfunktion und kann unter erzwungenen Luftkühlungsbedingungen mit 150 % Nennlast betrieben werden.

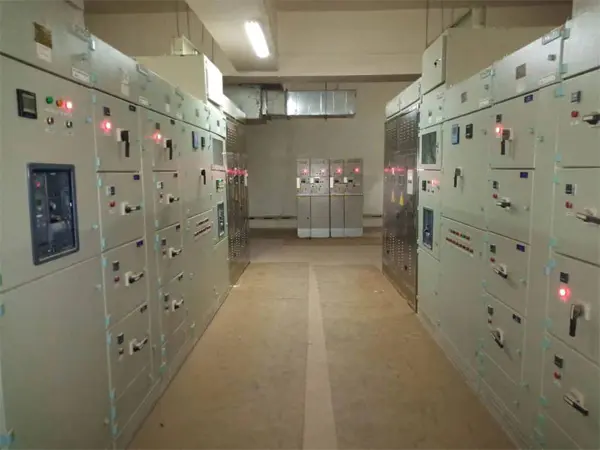

SGOB 30-kVA-Trockentransformatoren werden heute häufig in Hochhäusern, Einkaufszentren, Flughäfen, Bahnhöfen, Docks, U-Bahnen, Fabriken, unterirdischen Verteilerstationen, Offshore-Ölbohrplattformen, Kraftwerken und anderen Orten mit rauen Umgebungen und Einsatzbedingungen eingesetzt.
Hauptmaterialien und Funktionen

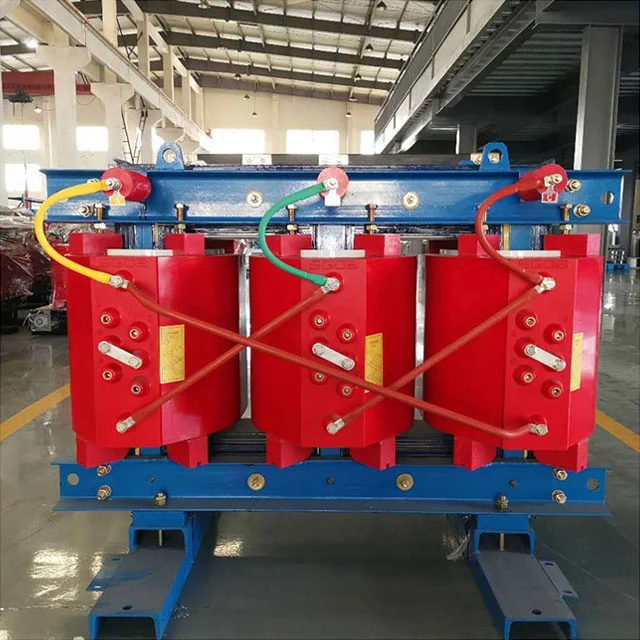

Die Spule verwendet isolierten Kupferdraht der F-Klasse als Leiter und Glasfaser- und Epoxidharz-Verbundmaterial als Isolierung. Sein Ausdehnungskoeffizient liegt nahe an dem eines Kupferleiters und weist eine gute Schlagfestigkeit, Temperaturwechselbeständigkeit und Rissbeständigkeit auf. Alle Bestandteile aus Glasfaser und Epoxidharz sind selbstverlöschend und brennen nicht weiter. Gleichzeitig wird die Hochspannungsspule im Vakuumzustand von 1 mbar mit Epoxidharz vergossen, sodass sich im Inneren der Spule keine Blasen bilden, wodurch sichergestellt wird, dass die Teilentladung der Spule gering ist. Gleichzeitig wird der Verlust des Transformators effektiv reduziert.
Der Eisenkern des Transformators besteht aus kaltgewalzten Siliziumstahlblechen der Serie 30EH120 mit hoher Permeabilität und geordneter Kornorientierung, die von Nippon Steel, Japan, importiert wurden, mit 45°-Vollschrägenverbindungen und schrittweiser Stapelung auf vier Ebenen. Die Oberfläche des Eisenkerns ist mit isolierender Harzfarbe versiegelt, um Feuchtigkeit und Rost zu verhindern, und die beiden Klemmen und Befestigungselemente sind mit Korrosionsschutzschichten versehen. Der gesamte Eisenkern verfügt über eine nicht gestapelte Eisenjoch- und Stahlzugplattenstruktur, die Leerlaufverluste, Leerlaufströme und Eisenkerngeräusche wirksam reduziert.
Bei Niederspannungs- und Hochstromspulen ist die Kurzschlussbelastung beim Auftreten eines Kurzschlusses groß und die Anzahl der Niederspannungswindungen gering. Je größer der Niederspannungsstrom ist, desto ausgeprägter ist das Problem instabiler Amperewindungen, wenn der Drahtwicklungstyp verwendet wird. Auch das Problem der Wärmeableitung muss berücksichtigt werden. Derzeit kann die Verwendung einer Folienwicklung für Niederspannung die oben genannten Probleme besser lösen. Erstens haben Folienprodukte keine axialen Windungen und axialen Spiralwinkel. Die Amperewindungen der Hoch- und Niederspannungswicklungen sind ausgeglichen und die axiale Belastung des Transformators ist gering, wenn ein Kurzschluss auftritt. Zweitens können durch die dünne Isolierung mehrschichtige Luftkanäle dabei beliebig eingestellt werden und auch das Problem der Wärmeableitung wird besser gelöst. Das Innenschweißen der Spule erfolgt durch Xenon-Schutzschweißen auf der vollautomatischen Folienwickelmaschine, die eine hohe Präzision, einen geringen Schweißwiderstand und keinen externen Schweißprozess aufweist. Zwischen den Wickellagen wird eine DMD-Isolierung verwendet, und die Enden werden nach dem Wickeln mit Harz versiegelt und ausgehärtet.
Es wird der von oben blasende Querstrom-Kühlventilator eingesetzt, der sich durch geringe Geräuschentwicklung, hohen Winddruck, schönes Aussehen usw. auszeichnet und die Überlastfähigkeit des Transformators erhöht. Die Temperaturregelung übernimmt einen intelligenten Temperaturregler, um die Sicherheit und Zuverlässigkeit des Transformatorbetriebs zu verbessern.
PRODUKTBESCHREIBUNG
Der mit Epoxidharz isolierte Trockentransformator ist ein sehr sicheres Produkt. Es kann direkt im Lastzentrum installiert werden. Es funktioniert gut in einer Umgebung mit 100 % Luftfeuchtigkeit ohne Vortrocknung. Es wird häufig im Bauwesen, in Handelszentren, Flughäfen, Bahnhöfen, Häfen, U-Bahnen, Fabriken, unterirdischen Stromverteilungsstationen, Offshore-Ölbohrplattformen, Kraftwerken usw. eingesetzt.
PRODUKTMERKMALE
● Fire-resistant
● Feuchtigkeitsbeständigkeit
● Einfache Wartung und Installation
● Running well during rough environment conditions
● Umweltfreundliches Produkt
● Geringer Verlust während des Gesamtbetriebs
PARAMETERS
| MODELL | KEIN LASTVERLUST (W) |
LASTVERLUST (120 %) |
IMPENDENCE (%) |
Kein Ladestrom (%) |
Geräuschpegel (Lpa) dB |
WEIGHT (KG) |
| SC(B)10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC(B)10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC(B)10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC(B)10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC(B)10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC(B)10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC(B)10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC(B)10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC(B)10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC(B)10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC(B)10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC(B)10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC(B)10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC(B)10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC(B)10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC(B)10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC(B)10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC(B)10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC(B)10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC(B)10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| MODELL | ABMESSUNG (MM) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC(Z)(B) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC(Z)(B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC(Z)(B)10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC(Z)(B)10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC(Z)(B)10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC(Z)(B)10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC(Z)(B)10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC(Z)(B)10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC(Z)(B)10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC(Z)(B)10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC(Z)(B)10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC(Z)(B)10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC(Z)(B)10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC(Z)(B)10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC(Z)(B)10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC(Z)(B)10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC(Z)(B)10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC(Z)(B)10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC(Z)(B)10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC(Z)(B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| MODELL | KAPAZITÄT (KVA) | LÄNGE (MM) |
BREITE (MM) | HÖHE (MM) |
Längsrichtung (mm) | HORIZONTAL (MM) | GEWICHT (KG) |
| SC(Z)(B) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC(Z)(B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC(Z)(B)10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC(Z)(B)10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC(Z)(B)10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC(Z)(B)10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC(Z)(B)10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC(Z)(B)10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC(Z)(B)10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC(Z)(B)10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC(Z)(B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC(Z)(B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC(Z)(B)10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC(Z)(B)10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC(Z)(B)10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC(Z)(B)10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC(Z)(B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC(Z)(B)10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC(Z)(B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC(Z)(B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
