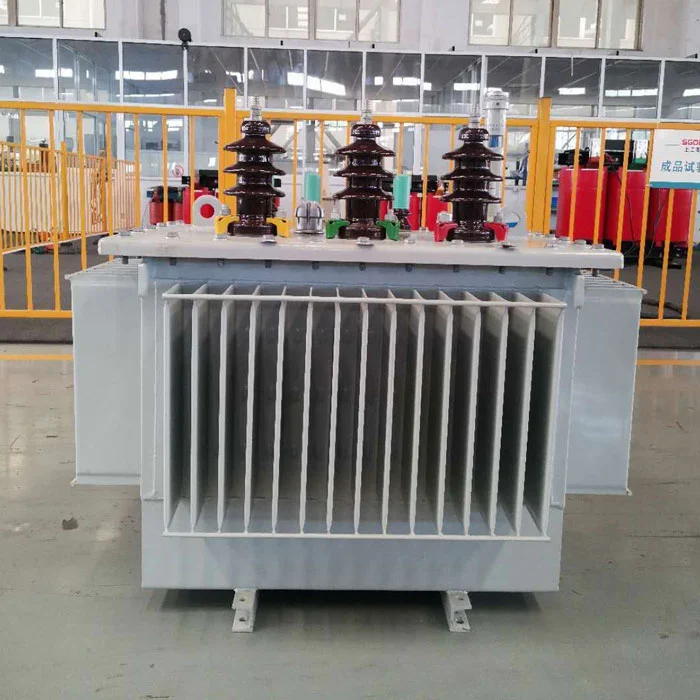

Der80KVA -Öl -Tauchtransformatorist eine versiegelte Stromumrechnungsvorrichtung, die mit einem kaltgerollten Siliziumstahlkern und sauerstofffreien Kupferwicklungen errichtet wird. Es verfügt über ein Spiralspulenkonstruktion mit Längsölkanälen, um die Abteilung der inneren Wärme zu verbessern. Eine kurzkreisige resistente Struktur stärkt das Ende der Stütze zum Schutz vor transienten Stromstößen. Ein dedizierter Hebemechanismus und Positionierungssystem gewährleisten die Transportstabilität.
Der80KVA -Öl -TauchtransformatorKann in städtischen Stromverteilungssystemen verwendet werden, um Tageslastschwankungen standzuhalten, und die Ölabteilung für die ölgezogene Wärme sorgt für einen kontinuierlichen Volllastbetrieb. Die korrosionsbeständige Struktur blockiert effektiv Salzspray-Korrosion in feuchten Küstengebieten.
Das Stahl-Isolationsöl-Gap-Design für Bereiche in großer Höhe verringert das Risiko einer Entladung mit niedrigem Druck.
| MODELL | KAPAZITÄT (KVA) |
Hv (KV) |
Lv (KV) |
Kein Lastverlust (KW) |
Anstiftung (%) |
GEWICHT (Kg) |
DIMENSION (L*w*h mm) |
| S11-M-30/10 | 30 | 6-20 | 0,2-0,4 | 0.10 | 4 | 325 | 750*470*930 |
| S11-M-50/10 | 50 | 0.13 | 4 | 420 | 800*490*1000 | ||
| S11-M-630/10 | 63 | 0.15 | 4 | 470 | 840*500*1010 | ||
| S11-M-80/10 | 80 | 0.18 | 4 | 540 | 870*510*1130 | ||
| S11-M-100/10 | 100 | 0.20 | 4 | 605 | 890*520*1140 | ||
| S11-M-125/10 | 125 | 0.24 | 4 | 680 | 920*590*1150 | ||
| S11-M-160/10 | 160 | 0.27 | 4 | 790 | 1110*580*1170 | ||
| S11-M-200/10 | 200 | 0.33 | 4 | 930 | 1160*620*1225 | ||
| S11-M-250/10 | 250 | 0.40 | 4 | 1100 | 1230*660*1270 | ||
| S11-M-315/10 | 315 | 0.48 | 4 | 1250 | 1250*680*1300 | ||
| S11-M-400/10 | 400 | 0.57 | 4 | 1550 | 1380*750*1380 | ||
| S11-M-500/10 | 500 | 0.68 | 4 | 1820 | 1430*770*1420 | ||
| S11-M-630/10 | 630 | 0.81 | 4.5 | 2065 | 1560*865*1480 | ||
| S11-M-800/10 | 800 | 0.98 | 4.5 | 2510 | 1620*880*1520 | ||
| S11-M-1000/10 | 1000 | 1.15 | 4.5 | 2890 | 1830*1070*1540 | ||
| S11-M-1250/10 | 1250 | 1.36 | 4.5 | 3425 | 1850*1100*1660 | ||
| S11-M-1600/10 | 1600 | 1.64 | 4.5 | 4175 | 1950*1290*1730 | ||
| S11-M-2000/10 | 2000 | 2.05 | 4.5 | 4510 | 2090*1290*1760 | ||
| S11-M-2500/10 | 2500 | 2.50 | 5.5 | 5730 | 2140*1340*1910 | ||
| S11-M-3150/10 | 3150 | 2.80 | 5.5 | 7060 | 2980*2050*2400 |
Gelöste Gaskomponenten werden regelmäßig durch chromatographische Analyse analysiert, und die interne Fehlerdiagnose wird aktiviert, wenn die Acetylenkonzentrationen abnormal sind. Der Ölstand wird unter Verwendung eines Zweifarbfenster-Indikators überwacht, und ein Notalarm wird ausgelöst, wenn der Ölstand plötzlich fällt. Die jährlichen Prüfung der Öldielektrik -Festigkeit wird durchgeführt, und die Vakuumölfiltration wird durchgeführt, wenn die Breakdown -Spannung unter den Schwellenwert fällt.
Der längere Betrieb unter einer spezifischen Lastrate führte zu einer niedrigen Öltemperatur in einem80KVA -Öl -Tauchtransformator, führt zu Wasseranalyse und reduzierter Isolationsfestigkeit. Eine regelmäßige Erwärmung des Volllasts ist erforderlich, um die Wasserlöslichkeit im Öl aufrechtzuerhalten. Die automatische Erwärmung sollte während des Winterabstiegs aktiviert werden, um die Öltemperatur aufrechtzuerhalten.
Führen Sie sofort einen Wickelverformungsfrequenzgang Test durch und vergleichen Sie sie mit einem Referenzspektrum. Überprüfen Sie die Verschiebung der Hold-Down-Schrauben, indem Sie die Abdeckung aufhängen, und verwenden Sie einen Laser-Entfernungsmesser, um die axialen Abmessungen zu überprüfen. Führen Sie einen No-Last-Test durch, um abnormale Schwingungsharmonische zu überwachen. Wenn der Kern an mehreren Punkten geerdet ist, zerlegen Sie und reparieren Sie die Isolierung.
