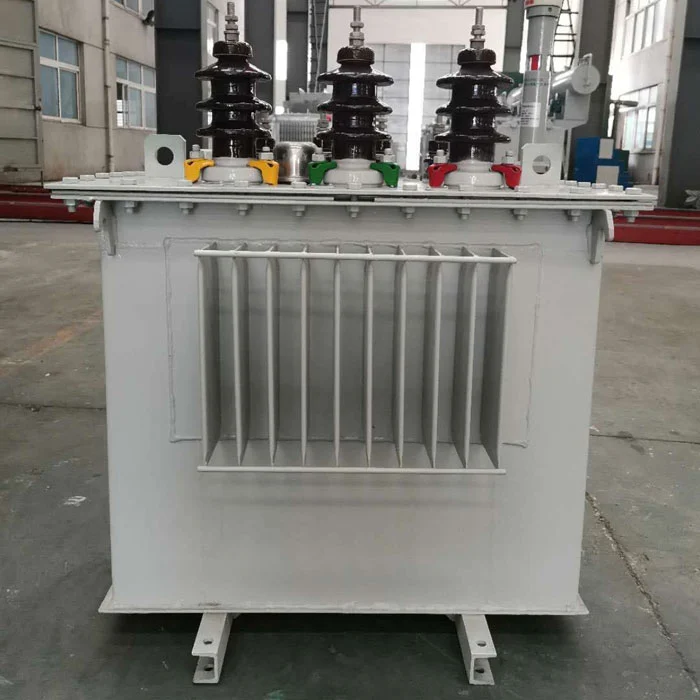

SGOB Effektive Wärmeableitung 100 kVA Verteilungstransformator China Supply Export ist für eine stabile thermische Kontrolle unter Dauerlast ausgelegt. Mit optimierter Ölzirkulationskühlung und verlustarmem Siliziumstahlkern sorgt es für effizientes Wärmemanagement, reduzierte Energieverschwendung und zuverlässigen Betrieb für gewerbliche und industrielle Stromnetze.
SGOBEffektive Wärmeableitung 100-kVA-Verteilungstransformator Der Exporter wurde mit einer praktischen Denkweise für den Feldeinsatz entwickelt, wobei der Schwerpunkt auf Temperaturverhalten, Lastanpassungsfähigkeit und Langzeitstabilität liegt und nicht auf reinen Laborleistungsdaten.
In vielen Standard-Verteilungstransformatoren wird die Wärme hauptsächlich durch einfache Ölkonvektion ohne optimierte interne Strömungswege verwaltet. Dies führt häufig zu einem lokalen Temperaturanstieg bei Dauerlast.
SGOB verbessert dies, indem es sich auf die Optimierung des Wärmepfads konzentriert:
- Reduziert stehende Ölzonen innerhalb der Tankstruktur
- Verbessert den gerichteten Ölfluss in gewundenen Kanälen
- Verbessert die Effizienz der Wärmeübertragung zwischen Spule und Öl
- Kontrolliert die Hotspot-Bildung unter Langzeitlast
- Stabilisiert die Temperaturanstiegskurve statt kurzfristiger Spitzenkontrolle
Im Vergleich zu herkömmlichen Modellen liegt die entscheidende Verbesserung nicht in „mehr Kühlung“, sondern in einer kontrollierteren Wärmeverteilung.
Der 100-kVA-Verteilungstransformator SGOB mit effektiver Wärmeableitung wurde auf der Grundlage realer Installationsumgebungen wie Gewerbegebäuden, kleinen Fabriken und Umspannwerken im Freien entwickelt.
Strukturelle Highlights:
- Verstärkte Wicklungsunterstützung zur Reduzierung der Verformung bei thermischer Ausdehnung
- Optimierter Spulenabstand zur Verbesserung der Öldurchdringung
- Mechanisches Verriegelungssystem zur Reduzierung vibrationsbedingter Verschiebungen
- Tankstruktur für gleichmäßige Konvektionszirkulation ausgelegt
- Verbesserte Siegelstabilität zur Vermeidung feuchtigkeitsbedingter thermischer Alterung
Diese Struktur zielt eher auf langfristige Feldzuverlässigkeit als auf kurzfristige Testleistung ab.
Anstatt nur die Kühlleistung zu erhöhen, reduziert SGOB die Wärme an der Erzeugungsquelle.
Engineering-Ansatz:
- Hochpermeabler Siliziumstahl reduziert den Magnetisierungsstromverlust
- Kupferwicklungsanordnung minimiert Widerstandserwärmung
- Die abgestufte Kernstruktur verbessert die Ausgewogenheit der Flussverteilung
- Reduzierte Oberschwingungserwärmung bei wechselnden Lastbedingungen
- Geringerer Wirbelstromverlust durch optimierte Laminierungsverarbeitung
Diese Strategie „Wärme zuerst reduzieren, dann abführen“ verbessert die Effizienz effektiver als Upgrades, die nur auf die Kühlung beschränkt sind.
Im Vergleich zu Trockentransformatoren oder einfach belüfteten Transformatoren bringt die Ölimmersion deutliche thermische Vorteile:
Vorteile des SGOB-Ölbadsystems:
- Öl fungiert sowohl als Isolations- als auch als Wärmeübertragungsmedium
- Schnellere Wärmeverteilung im Vergleich zu Luftkühlungssystemen
- Stabilere Temperatur bei Spitzenlastzyklen
- Bessere Überlasttoleranz bei kurzfristig hoher Nachfrage
- Geringeres Risiko eines Isolationsausfalls aufgrund von Temperaturspitzen
Dadurch eignet es sich besser für instabile oder schwankende Lastumgebungen.
Die Materialtechnik spielt eine Schlüsselrolle bei der Wärmeableitungsleistung:
- Kernmaterial: verlustarmer kornorientierter Siliziumstahl
- Leiter: sauerstofffreies Kupfer mit stabilem Widerstand bei Hitze
- Isolierung: Öl-Papier-Verbundsystem mit thermischer Beständigkeit
- Dichtung: Anti-Aging-Gummi zur Aufrechterhaltung der Innendruckstabilität
- Baustahl: verstärkter Tankkörper für Wärme- und Druckausgleich
Alle Materialien werden durch Eingangskontrollen gemäß ISO9001-Systemkontrolle überprüft.
| Modell | Kapazität (kVA) | Hochspannung (kV) | LV (kV) | Leerlaufverlust (kW) | Impedanz (%) | Gewicht (kg) | Abmessung (mm) |
| S11-M-50/10 | 50 | 6–20 | 0.4 | 0.13 | 4 | 420 | 800×490×1000 |
| S11-M-80/10 | 80 | 6–20 | 0.4 | 0.18 | 4 | 540 | 870×510×1130 |
| S11-M-100/10 | 100 | 6–20 | 0.4 | 0.20 | 4 | 605 | 890×520×1140 |
| S11-M-160/10 | 160 | 6–20 | 0.4 | 0.27 | 4 | 790 | 1110×580×1170 |
SGOBEffektive Wärmeableitung 100-kVA-Verteilungstransformatorist für Benutzer geeignet, die einen stabilen Langzeitbetrieb mit minimalen Temperaturschwankungen benötigen.
Typische Anwendungsumgebungen:
- Stromverteilungssysteme für den Einzelhandel und Gewerbe
- Kleine Fertigungs- und Verarbeitungsbetriebe
- Städtische Wohnumspannwerke
- Leichte industrielle Automatisierungsanlagen
- Infrastruktur-Hilfsstromversorgungssysteme
- Umgebungen mit gemischter Last und häufigen Lastschwankungen
Sein thermisches Stabilitätsdesign ist besonders in Umgebungen mit hoher Umgebungstemperatur oder eingeschränkter Belüftung von Vorteil.
Die meisten herkömmlichen Transformatoren basieren hauptsächlich auf einer passiven Ölzirkulation ohne optimierte interne Strömungsarchitektur, was zu einer ungleichmäßigen Temperaturverteilung führen kann.
SGOB verbessert dies, indem es sich auf drei echte betriebliche Lücken konzentriert:
- Ungleichmäßige Wärmeverteilung innerhalb gewundener Strukturen
- Langsame Wärmeübertragung bei dauerhaft hoher Belastung
- Unzureichende thermische Stabilität bei Lastschwankungen
Der 100-kVA-Verteilungstransformator geht diese Probleme an, indem er die internen Ölflusswege neu gestaltet und die Konsistenz der Wärmeübertragung verbessert, anstatt einfach nur die Materialstärke oder die Tankgröße zu erhöhen.
SGOB wird von Shanghai Industry Transformers Co., Ltd. hergestellt und verfügt über integrierte Produktionskapazitäten:
- 40.000 m² moderne Produktionsbasis
- CNC-Schneide- und Stapellinien für Siliziumstahl
- Automatisierte Spulenwickel- und Vakuumtrocknungssysteme
- Laboratorien für die Prüfung der elektrischen Leistung
- Vollständige Übereinstimmung mit den Standards IEC60076 und GB1094
Das Unternehmen konzentriert sich auf eine stabile Massenproduktion für globale Infrastrukturprojekte und nicht auf isolierte kundenspezifische Einheiten.
Jede Einheit des 100-kVA-Verteilungstransformators durchläuft eine mehrstufige Validierung:
- Temperaturanstiegsprüfung unter Volllastbedingungen
- Überprüfung der Effizienz der Ölzirkulation
- Isolationsfestigkeits- und dielektrische Prüfung
- Bewertung der mechanischen Belastung durch Kurzschlüsse
- Verlustmessung (Leerlauf und Lastverlust)
Dies gewährleistet ein gleichbleibendes thermisches Verhalten vor dem Versand.
SGOBEffektive Wärmeableitung 100-kVA-Verteilungstransformatorist als eine auf thermische Stabilität optimierte Verteilungslösung positioniert. Anstatt sich auf konventionelle Kühlannahmen zu verlassen, verbessert es die interne Wärmeflusskontrolle, reduziert verlustbedingte Erwärmung und verbessert die Temperaturgleichmäßigkeit, wodurch es für langfristige kommerzielle und industrielle Stromverteilungssysteme geeignet ist, die einen stabilen Betrieb und eine geringere Wartungsabhängigkeit erfordern.
