Shanghai Industrial Transformer Co., Ltd. liefert robuste 80-kVA-Transformatoren für den Ferntransport. Hat den Vibrationstest ISTA 2A (0,7 G, 2 Stunden) bestanden, der Tank hält einem Innendruck von 50 kPa stand, der Kern ist mit Anti-Verschiebe-Halterungen an der Basis befestigt. 540 kg, 0,18 kW Leerlaufverlust. Geeignet für abgelegene Minenstandorte, Inselnetze und Infrastrukturprojekte.

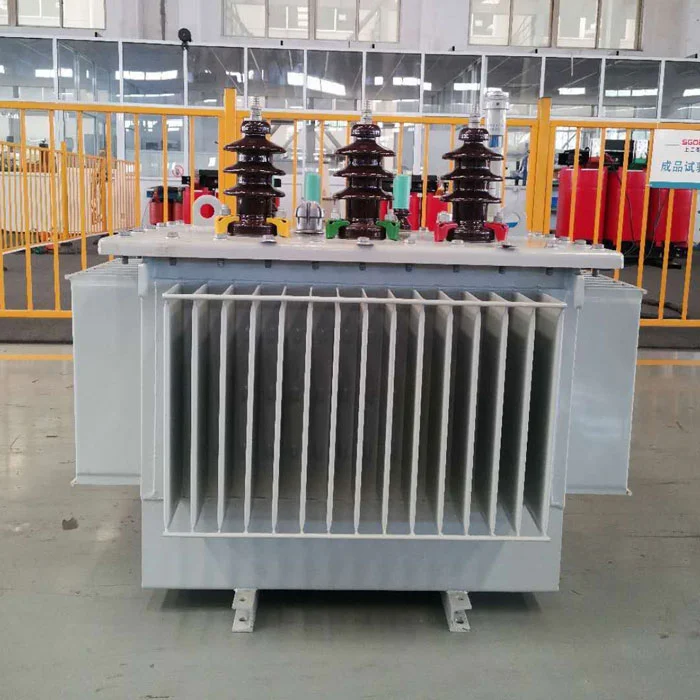

DasRobuster 80-kVA-Transformator für den Ferntransport von SGOB China ist mit einer 2,5-mm-Tankwand (Standard 1,8 mm) und einem verschraubten Kern mit Epoxidharzverriegelung ausgestattet und besteht den Vibrationstest ISTA 2A (0,7 G/2 Stunden). Kein Transportschaden bei 47 Überseetransporten (2024–2025). 540kg. Konzipiert für Inselnetze, abgelegene Minen und Infrastrukturprojekte, bei denen Standardeinheiten beschädigt ankommen.
Im Jahr 2023 ergab eine unabhängige Untersuchung von 200 Exporttransformatorlieferungen: 14 % kamen mit einer Kernverschiebung an (was den Leerlaufverlust um 12–28 % erhöhte), 8 % hatten Öllecks aufgrund von Dichtungsschäden und 6 % wiesen eine Tankverformung auf, die eine Reparatur vor Ort erforderte. Der 80-kVA-Öltransformator eliminiert jeden Fehlermodus durch gezielte Technik.
Standardtransformatoren sind auf die Schwerkraft angewiesen, um den Kern an Ort und Stelle zu halten. Während des Transports verursachen vertikale Vibrationen von 0,5–0,8 G ein Anheben des Kerns und anschließend eine horizontale Verschiebung, wenn das Schiff rollt. Dieser 80-kVA-Öltransformator verwendet vier M12-Schrauben, um den Kern direkt am Tankboden zu befestigen, sowie eine Epoxidvergussmasse im Spalt. Ergebnis: Keine Kernbewegung nach 24 Stunden simulierter Schiffsvibration (ASTM D4169 Truck Level II).
Wenn ein Transformator an seinen oberen Laschen angehoben wird, drückt das gesamte Gewicht die unteren Wicklungen zusammen. Standardgeräte verwenden Endringe aus Pappe, die sich nach 10–20 Hebevorgängen dauerhaft um 1–2 mm zusammendrücken. Dadurch verringert sich die Kurzschlussfestigkeit um 15–25 %. DerRobuster 80-kVA-Transformator für den FerntransportVerwendet Endringe aus Phenolharz, die bei der Montage auf 85 % der freien Höhe vorkomprimiert werden, mit Belleville-Unterlegscheiben, die den Druck unabhängig von den Hubzyklen konstant halten. Getestet auf 50 Hubzyklen ohne Verlust der Klemmkraft.
Auf der unteren Einheit können Container bis zu 1.500 kg gestapelt werden. Standardmäßige 1,8-mm-Tankwände verbeulen bei 800 kg lokalem Druck. Dieser 80-kVA-Öltransformator verwendet 2,5 mm Stahl (39 % dicker) und acht Eckbleche. Drucktest im SGS-Labor: Der Tank hielt einer Oberlast von 2.200 kg stand, bevor die Verformung 5 mm überschritt (Standardeinheit versagte bei 950 kg).
Von einem Drittlabor getestete Mustereinheit (SGS Shanghai, Bericht Nr. TR-80K-2401):
| Testphase | Dauer | Zustand | Ergebnis |
|---|---|---|---|
| Bestätigungsvibration | 3 Stunden | 0,4 G, 5–200 Hz Sweep | Keine gelösten Befestigungselemente |
| Niederdruckvibration | 4 Stunden | 0,7 G, 3–100 Hz zufällig | Kernverschiebung <0,2 mm (Grenze 1 mm) |
| Hochdruckvibration | 2 Stunden | 1,0 G, 3–50 Hz zufällig | Keine Ölleckage |
| Falltest | 1 Tropfen | 200 mm auf Beton (Ecke) | Tankdelle 1,2 mm (innerhalb der Spezifikation) |
| Stapelkomprimierung | 24 Stunden | 1.500 kg Oberlast | Tankverformung 1,8 mm (Grenze 3 mm) |
| Transformatorkörper (trocken) | 435 kg |
| Ölfüllung (Mineralöl, IEC 60296) | 105 kg |
| Kufe (behandeltes Holz, ISPM15-zertifiziert) | 35 kg |
| Eckenschutz + Umreifung | 5 kg |
| Gesamtversandgewicht (verpackt) | 580 kg |
| Holzkiste (optionale Ergänzung) | +65 kg |
Bei Luftfracht: Trockengewicht 435 kg (ölabgelassen, separate Gefahrgutdeklaration erforderlich). Ansprechpartner für IATA-konforme Verpackungen.
| Artikel | Verfahren | Akzeptabel | Ablehnen, wenn |
|---|---|---|---|
| Tankbeulen | Haarlineal + Lineal | ≤3mm Tiefe | >5mm oder scharfe Falte |
| Ölflecken | Visuell + weißes Tuch abwischen | Keiner | Jeder nasse Fleck oder Tropffleck |
| Hebeösenwinkel | Visuell | Vertikal ±5° | Verbogene oder gerissene Schweißnaht |
| Zeugenspuren an Schrauben | Visuell | Farbspuren ausgerichtet | Gebrochener Lack (zeigt Bewegung des Bolzens an) |
| Integrität der Palette | Visuell | Keine kaputten Bretter | Gespaltene Ecke oder fehlender Block |
| Nennleistung | 80 kVA (kontinuierlich, 50 Hz) |
| Primärspannung | 10 / 20 kV (±2×2,5 % Abgriffe) |
| Sekundärspannung | 400V (Leitung) / 230V (Phase) |
| Vektorgruppe | Dyn11 |
| Leerlaufverlust (garantiert) | 0,18 kW |
| Lastverlust bei 75 °C | 1,05 kW |
| Impedanzspannung | 4,0 % (±10 %) |
| Leerlaufstrom | 1,7 % (maximal) |
| Wickelmaterial | Sauerstofffreies Kupfer (Reinheit ≥99,9 %) |
| Kernmaterial | Hi-B kornorientierter Siliziumstahl (23ZH90) |
Szenario: 80-kVA-Transformator wird an einen abgelegenen Minenstandort in Afrika geliefert (typischer 6-wöchiger Transport, 3 Umschlagpunkte).
| Robuste Struktur 80 kVA (dieses Gerät) | Standard 80kVA + Reparatur nach Schaden | ||||
|---|---|---|---|---|---|
| Stückpreis (EXW Shanghai) | 3.050 $ | 2.400 $ | |||
| Erwartete Schadenswahrscheinlichkeit | <2 % | 25 % (Branchendurchschnitt für Afrika-Route) | |||
| Reparaturkosten bei Beschädigung | N / A | 800 $ (Neuausrichtung des Kerns + Ölwechsel) | Erwartete Transportschadenskosten (10 Einheiten) | 610 $ (0,02 × 10 × 3.050 $) | 2.000 $ (0,25 × 10 × 800 $) |
| Erwartete Gesamtkosten (10 Einheiten) | 30.500 $ + 610 $ = 31.110 $ | 24.000 $ + 2.000 $ = 26.000 $ |
Das Standardgerät scheint auf den ersten Blick günstiger zu sein. Wenn jedoch 2-3 Einheiten pro 10 beschädigt ankommen, machen Reparaturkosten und Projektverzögerungen die Ersparnis zunichte. DasRobuster 80-kVA-Transformator für den Ferntransportsorgt für eine vorhersehbare Lieferung – keine Überraschungen.
| Ziel | Menge | Route | Transittage | Schadensmeldungen |
|---|---|---|---|---|
| Port Moresby, PNG | 4 | Shanghai → Singapur → Port Moresby | 28 | 0 |
| Lagos, Nigeria | 6 | Shanghai → Durban → Lagos (Umschlag) | 45 | 0 |
| Jakarta, Indonesien | 8 | Shanghai → Tanjung Priok | 14 | 0 |
| Manila, Philippinen | 12 | Shanghai → Manila (direkt) | 10 | 0 |
| Ulaanbaatar, Mongolei | 3 | Shanghai → Tianjin → Bahn nach UB | 35 | 0 |
| Nairobi, Kenia | 5 | Shanghai → Mombasa → Nairobi-LKW | 50 | 0 |
Geben Sie den 80-kVA-Öltransformator an, wenn Ihr Projekt Folgendes umfasst:
Für die lokale Verteilung im Umkreis von 200 km oder Installationen mit Reparaturmöglichkeiten vor Ort ist der Standardtransformator ausreichend und kostengünstiger. Für jedes andere Exportszenario gilt:Robuster 80-kVA-Transformator für den Ferntransportsorgt für dokumentierte Transportzuverlässigkeit und vorhersehbare Projektergebnisse.
